ТСП-06


Технические характеристики

Термопреобразователи   сопротивления ТСП-06 изготавливаются с одним чувствительным элементом (ЧЭ) в одной защитной арматуре, без головки. Чувствительные элементы ТСП изготавливаются из платиновой проволоки.

НСХ по ГОСТ 6651-2009 (в зависимости от исполнения) 10П, 50П, 100П, Pt100
Диапазон измеряемых температур, °С от - 50 до + 150
Класс допуска по ГОСТ 6651-2009 А, В, С
Класс безопасности по ПНАЭ Г-01-011-97 2НУ или 3НУ
Категория сейсмостойкости по НП-031-01 I
Условия окружающей среды:
максимальная температура, °С до + 150
абсолютное давление, МПа до 0,107
относительная влажность при температуре до 40 °С, % до 90
Показатель тепловой инерции, с, не более:

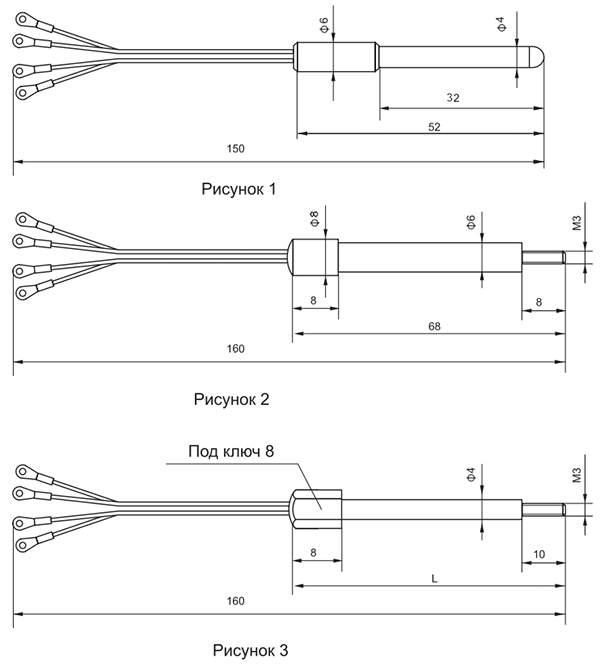

рисунок 1 5
рисунки 2, 3 10
Назначенный срок службы, лет 5
Материал защитной арматуры сталь 12Х18Н10Т, 08Х18Н10Т
Вид климатического исполнения по ГОСТ 15150-69 УХЛ4, М4, ТВ3, ТМ3


Примечание:
По требованию Заказчика преобразователи поставляются с индивидуальной статической характеристикой преобразования в точках 0 и 100 °С. Отклонение от индивидуальной статической характеристики не более ±0,2 °С.

Пример записи при заказе:
Термопреобразователь   сопротивления ТСП-06, 427.13-01, класс В, ТУ 95 2537-94
